• Bluetooth “Ent-Pair” Problem gelöst

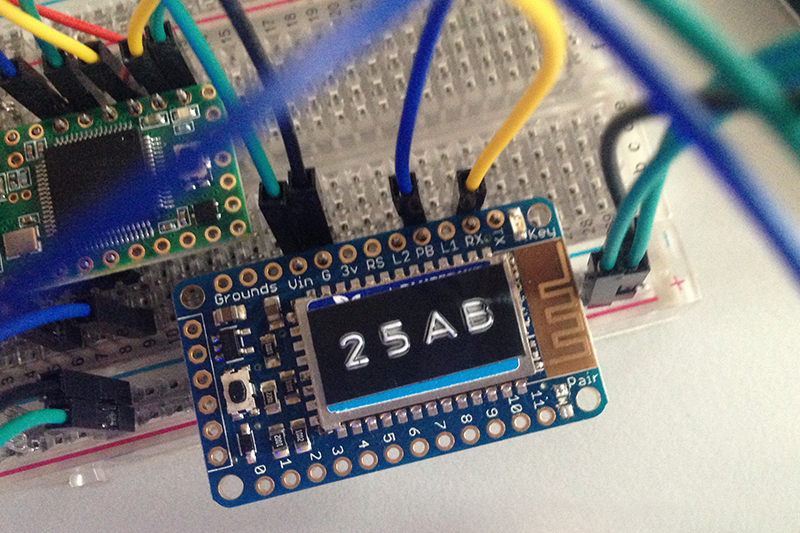

Um das Bluetooth Modul von einem Gerät zu trennen, muss entweder der Button auf dem Modul für 5 Sekunden gedrückt werden oder der PB-Pin mit dem 3V-Pin verbunden werden.

Ist der PB-Pin mit einem digitalen Pin auf dem Teensy verbunden, kann durch digitalWrite(Pin, HIGH) für 5 Sekunden ebenfalls das Modul entkoppelt werden.

Für das finale Platinendesign ist die Anzahl der benötigten Pins und deren Funktionalität von großer Bedeutung:

Digitale Pins:
1. Dx zu LB (Low Power, Power Boost)
2. Dx zu PB (Pair, Bluetooth)
3. Dx zu RX (Serial, Bluetooth)
4. Dx (PWM) zu Data (NeoPixel)

Eventuell:
5. Dx zu INT1 (Interrupt 1, Accelerometer)
6. Dx zu INT2 (Interrupt 2, Accelerometer)

Analoge Pins:
1. A5 zu SCL (Accelerometer)
2. A4 zu SDA (Accelerometer)
3. Ax zu Data (Sharp I)
4. Ax zu Data (Sharp II)

3v Power Rail:
1. SCL 4.7kΩ Pull-up auf 3v (Accelerometer)
2. SDA 4.7kΩ Pull-up auf 3v (Accelerometer)
3. CS auf 3v (Accelerometer)
