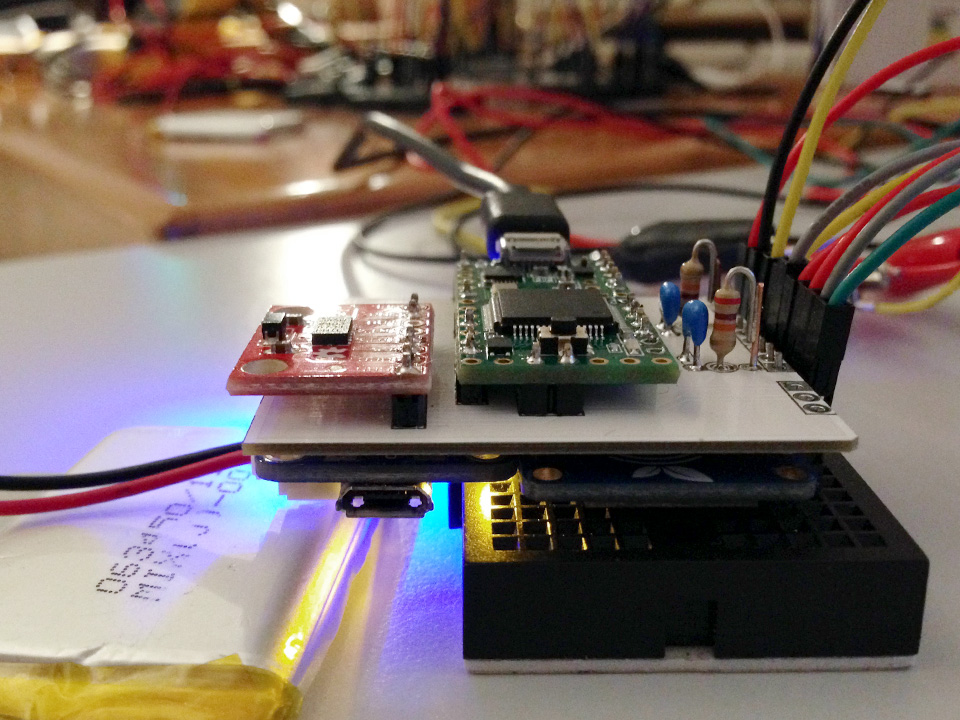

Unser erstes PCB lebt – und ist voll funktionsfähig. Kabelsalat erfolgreich auf 47x41x22mm komprimiert. Ein Meilenstein! Trotzdem werden einige Verbesserungen am nächsten PCB vorgenommen:

1. Pull-Up-Widerstände für Accelerometer integrieren
Der wohl gröbste Fehler: Ich habe vergessen die 470 kΩ Widerstände der SDA und SCL Pins auf 3V auf dem PCB zu integrieren. Ohne diese Widerstände ist das Accelerometer funktionslos. Durch einen umständlichen Fix konnten die Widerstände aber trotzdem noch zwischen PCB und den unteren Modulen platziert werden.



2. Widerstände der Low Pass Filter horizontal platzieren
Widerstände können horizontal oder vertikal auf einem PCB positioniert werden. Die vertikale Ausrichtung beansprucht mehr Höhe, aber weniger Platz auf der Platine – da ein „Fuß“ des Widerstands um fast 180 Grad gebogen wird. Leider bilden die vertikalen Widerstände nun den höchsten Punkt auf der Oberseite – der Trick Header-Pins anstatt der 6mm hohen Steckleisten zu nutzen war mir bei der Planung des PCB noch nicht bewusst.



3. Breite des PCB um 1mm vergrößern
Durch die Planung mit Steckleisten anstatt der tatsächlich verwendeten Module, entfallen auch die korrekt dimensionierten Modul-Umrisse in der Leiterplatten-Ansicht von Fritzing. Durch einen kleinen Berechnungsfehler steht nun das Accelerometer einen knappen Millimeter über das PCB hinaus.
